解析三梁四柱液壓機的結構和工作原理

　　三梁四柱液壓機是目前使用比較多的機型，要想更好的使用和操作設備，我們需要對它的結構和工作原理有所了解。特別是設備的液壓系統，是影響三梁四柱液壓機性能和質量的關鍵，我們就來介紹設備的結構與工作原理。

一、設備結構

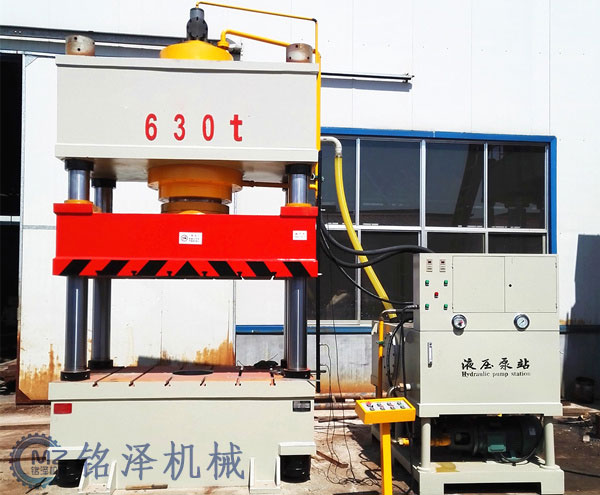

　　三梁四柱液壓機由機體、上下橫梁、滑塊、液壓泵站和控制柜等組成，具體介紹如下：

　　1、主機為三梁四柱液壓機的機體，采用立式結構，由機身、油缸、限位開關、潤滑裝置等組成，機身是由上梁、滑塊、工作臺、立柱、鎖母、導套等組成，滑塊在油缸驅動下沿著四柱上下直線運動;

　　2、上、下梁、滑塊、工作臺面采用整體鑄鋼件，長時間使用不變形不生銹;

　　3、主柱采用45號圓鋼，表面鍍硬鉻處理，使用不生銹，滑套采用耐磨鑄鐵，內嵌聚四氟乙烯耐磨材料以防止立柱拉傷并具有良好的抗偏載能力，摩擦副的潤滑采用手搖式注油泵裝置;

　　4、油缸采用活塞式，密封選用抗老化和密封惟能較好的密封圈，缸體選用45#衍磨管，內孔光潔度好，大型缸體采用45#鍛鋼件，柱塞為45#圓鋼，并進行表面鍍鉻處理;

　　5、油管采用冷拔無縫鋼管，經焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后進入安裝，管路整齊，高低壓管有明顯的顏色區分，便于維修，通徑大于25通徑均采用法蘭連接，以減少整機漏油的發生。

二、設備工作原理

　　三梁四柱液壓機油泵把液壓油輸送到集成插裝閥塊，通過各個單向閥和溢流閥把液壓油分配到油缸的上腔或者下腔，在高壓油的作用下，使油缸進行運動，利用液壓油來傳遞壓力，液壓油在密閉的容器中傳遞壓力遵循帕斯卡定律。

　　三梁四柱液壓機液壓系統由動力機構、控制機構、執行機構、輔助機構和工作介質組成，動力機構采用油泵作為動力機構，一般為積式油泵;為了滿足執行機構運動速度的要求， 選用一個油泵或多個油泵;低壓用齒輪泵;中壓用葉片泵;高壓用柱塞泵。

　　相關文章推薦：四柱液壓機工作原理是什么,應該如何使用?

　　通過三梁四柱液壓機結構與工作原理介紹，我們對設備的工作過程有了一個大概的了解，經過簡單的培訓，就可以很輕松的操作設備了，做好設備日常的保養維護工作，避免故障的發生。
